ТР2022.01

Эксплуатационная мощность
180Л.С.

Частота вращения номинальная
1500ОБ/МИН

Трубоукладчик ТР20 предназначен для укладки трубопроводов в траншею,сопровождения очистных и изоляционных машин, а также для выполнения различных подъемно-транспортных работ при строительстве трубопроводов с наружным диаметром до 1020 мм на грунтах обычных и с пониженной несущей способностью. Трубоукладчик предназначен для эксплуатации в районах с минимальной температурой воздуха до минус 40°С.

Тип трубоукладчика	ТР20.30.01 / 02
Стрела	трубчатая конструкция прямоугольного сечения
Длина стрелы, м	7 / 9
Тип лебедки	Двухбарабанная, реверсивная, с многодисковыми фрикционными муфтами включения и гидравлическим управлением
Привод лебедки	механический
Тип тормоза	нормально-замкнутый фрикционный с механизмом ручного и гидравлического растормаживания

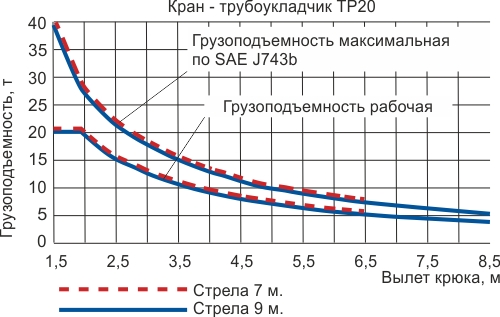

Грузо-подъемность номинальная, т	20
Максимальная нагрузка на крюке, т	37
Момент грузовой устойчивости, т.м	52 / 50
Максимальный вылет крюка, мм	6612 / 8612
Скорость подъема крюка, м/мин:
I передача	1,3-2,7
II передача	4,0-7,6
Противовес, тип	выносной
Количество грузов, шт	4
Масса противовеса полная, кг	6150

Двигатель

Тип двигателя	ЯМЗ 236НЕ2-51
Номинальная мощность двигателя, кВт (л.с.)	132 (180)
Номинальная частота вращения, об/мин	1500

Трансмиссия

Механическая

Масса

Тип трубоукладчика, стрела 7 / 9 м.	ТР20.30.01 / 02
Эксплуатационная масса, кг	30150 / 31380
Удельное давление на грунт левой гусеницы, макс., МПа	0,202 / 0,207

Ходовая система

Соответствует базовому трактору Т10МБ
